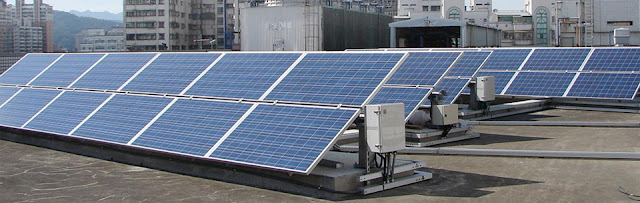

GST120 1-axis tracker 單軸追日

GST120 是一款地平追蹤系統 (Horizontal N-S axis tracking system)，可繞水平軸在規定的角度範圍內旋轉，追蹤太陽的高度角。採用一支線性驅動器（Actuator）帶動模組支撐架，隨著太陽起落角度東西向轉動；線性驅動器推動行程使模組東西向各轉動40°～45°。

全系統包括「結構支撐腳座」、「模組固定支架」、「線性驅動器」、「電控箱」等項目；控制系統採用open loop的設計，適用在矽晶/薄膜類型的太陽能模組，最大優勢在其簡潔的致動機構設計，使成本大幅降低，以接近一般固定式支架的成本，達到增加發電效率15%-20%的目的，對於提高IRR投資報酬率、縮短回收年限有顯著的優勢。

規格說明：

• 標準規格可安裝6、12、18、24片模組座，彈性搭配。
• 12片式面積約20㎡，重350kg(不含模組)。
• 結構採用熱浸鍍鋅方管 JIS G3466 STKR400，ASTM A123&A153。
• 傾斜40度角時最大可承受12級風 (36.9m/s) ，0度時可承受14級風 (46.1m/s)。
• 支援風速過高自動覆歸定點（需搭配風速計）。
• Actuator採用24V DC馬達，2500-3000RPM, 1.8mm/sec-4.6mm/sec。
• 支援1對6電控功能，每6座單軸追日系統，共用一組電控箱。
• 電控功能含防止遮陰回溯功能，系統可設計全年完全不遮陰。
• 系統維護提供故障預防警示、追日作動異常警示功能。

信賴度測試

• Actuator 驅動器一萬次行程測試。
• 負載分段測試：推動12片模組東西向各40度，電流值0.31A-3.3A。
• Actuator高低溫測試：-40℃～70℃。
• 電控箱高低溫測試：-40℃～60℃。
